1605 बॉल स्क्रू और नट
हम कई वर्षों से बॉल स्क्रू की आपूर्ति करते हैं। हमारे उत्पादों को दुनिया के 30 से अधिक देशों में निर्यात किया गया है। चीन में अपना दीर्घकालिक आपूर्तिकर्ता बनने के लिए हमें चुनें, आपको अनंत लाभ मिलेंगे।
उत्पाद परिचय

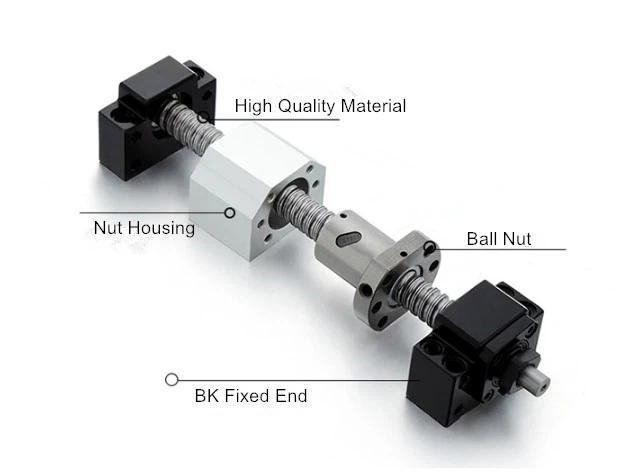

बॉल स्क्रू एक यांत्रिक रैखिक एक्चुएटर है जो कम घर्षण के साथ घूर्णी गति को रैखिक गति में परिवर्तित करता है। एक थ्रेडेड शाफ्ट बॉल बेयरिंग के लिए एक हेलिकल रेसवे प्रदान करता है जो एक सटीक स्क्रू के रूप में कार्य करता है। बॉल स्क्रू असेंबली में स्क्रू, नट, एंड सपोर्ट यूनिट और कपलिंग शामिल हैं।
|
उत्पाद |
बॉल स्क्रू/बॉल स्क्रू एंड सपोर्ट |
|
सामग्री |
बियरिंग स्टील, क्रोम स्टील |
|
धागा |
सामान्य दायां धागा, भाग मॉडल बायां धागा उत्पन्न कर सकता है। यदि आपको बाएं धागे की आवश्यकता है तो कृपया हमसे पहले ही संपर्क करें। |
|
निकला हुआ किनारा प्रकार |
कोई कटिंग नहीं, सिंगल कटिंग, डबल कटिंग |
|
मशीनिंग समाप्त करें |
1. हम एंड मशीनिंग या बिना एंड मशीनिंग बॉल स्क्रू बना सकते हैं। |
|
आवश्यक भाग |
अंत मशीनिंग के साथ: बॉल स्क्रू + बॉल नट + नट ब्रैकेट + बॉल स्क्रू सपोर्ट + कपलिंग; |
|
OEM और अनुकूलित |
हम अन्य प्रसिद्ध ब्रांड बॉल स्क्रू के समान आकार बना सकते हैं; यदि आपको आवश्यकता है, तो कृपया बेझिझक संपर्क करें और पूछताछ के दौरान हमें ड्राइंग के साथ दिखाएं। धन्यवाद। |
उत्पादपैरामीटर (विनिर्देश)
| एसएफवाई टाइप बॉल स्क्रू | |||||||||||||||
| नमूना | दस्ता व्यास | स्क्रू लीड I | गेंद का व्यास | अखरोट का आकार | डायनामिक लोड रेटिंग सीए | स्टेटिक लोड रेटिंग सीओए | |||||||||
| D | A | E | B | L | W | H | X | Q | n | ||||||
| एसएफवाईआर1616-3.6 | 16 | 16 | 2.778 | 32 | 53 | 10.1 | 10 | 45 | 42 | 34 | 4.5 | M6 | 1.8x2 | 1073 | 2551 |
| एसएफवाईआर2020-3.6 | 20 | 20 | 3.175 | 39 | 62 | 13 | 10 | 52 | 50 | 41 | 5.5 | M6 | 1.8x2 | 1387 | 3515 |
| एसएफवाईआर2040-1.6 | 20 | 40 | 3.175 | 39 | 62 | 13 | 10 | 48 | 50 | 41 | 5.5 | M6 | 0.8x2 | 653 | 1597 |
| एसएफवाईआर2550-1.6 | 25 | 50 | 3.969 | 47 | 74 | 15 | 12 | 58 | 60 | 49 | 6.6 | M6 | 0.8x2 | 976 | 2495 |
| एसएफवाईआर2525-3.6 | 25 | 25 | 3.969 | 47 | 74 | 15 | 12 | 64 | 60 | 49 | 6.6 | M6 | 1.8x2 | 2074 | 5494 |
| एसएफवाईआर3232-3.6 | 32 | 32 | 4.762 | 58 | 92 | 17 | 12 | 78 | 74 | 60 | 9 | M6 | 1.8x2 | 3021 | 8690 |
| एसएफवाईआर4040-3.6 | 40 | 40 | 6.35 | 73 | 114 | 19.5 | 15 | 99 | 93 | 75 | 11 | M6 | 1.8x2 | 4831 | 14062 |
| SFYR5050-3.6 | 50 | 50 | 7.938 | 90 | 135 | 21.5 | 20 | 117 | 112 | 92 | 14 | M6 | 1.8x2 | 7220 | 21974 |
प्रमुख विशेषताऐं
लंबे जीवन के लिए कठोर स्टील: कठोर सतह के साथ औद्योगिक {{0}ग्रेड बियरिंग स्टील से निर्मित (एचआरसी 58-62). यह खरोंच और घिसाव को रोकता है, यह सुनिश्चित करता है कि स्क्रू सटीकता खोए बिना वर्षों तक चलता है।
डबल डस्ट सील:नट के दोनों सिरों पर टाइट रबर सील से सुसज्जित। वे तेल को अंदर बंद रखते हुए धूल, धातु के चिप्स और मलबे को अंदर जाने से रोकते हैं।
कोई ढीला खेल नहीं (कम प्रतिक्रिया): मानक मॉडलों में इससे कम का छोटा अंतर होता है0.04 मिमी. उच्च {{1}सटीक और डबल {{2}नट संस्करण शून्य {{3}बैकलैश प्रदान करते हैं, जिसका अर्थ है पीछे {{4}और {{5}आगे की गतिविधियों के दौरान कोई हिलना-डुलना या ढीला खेल नहीं।
आवेदन
सीएनसी मशीनें:मिलिंग मशीन, राउटर और लेथ।
3डी प्रिंटिंग:एडिटिव मैन्युफैक्चरिंग सिस्टम के लिए उच्च परिशुद्धता गति।
स्वचालन उपकरण:कन्वेयर, सिस्टम और उत्पादन लाइनें चुनें।
रोबोटिक्स:लीनियर एक्चुएटर्स और मोशन प्लेटफॉर्म।
चिकित्सा उपकरण:सटीक स्थिति की आवश्यकता वाले इमेजिंग और नैदानिक उपकरण।
अर्धचालक उपकरण:उच्च सटीकता वाली असेंबली और निरीक्षण उपकरण।
उत्पाद विवरण
|
प्रोडक्ट का नाम |
गेंद पेंच |
आकार |
अनुकूलन |
|
ब्रांड |
पीईके |
सामग्री |
जीसीआर15, क्रोम स्टील |
|
फ़ायदा |
उच्च भार, उच्च परिशुद्धता, लंबा जीवन |
||
|
परिशुद्धता रेटिंग |
C3,C5 ,C7. |
||
|
विशेषता |
1.बॉल स्क्रू रॉड को काटा जा सकता है और अधिकतम लंबाई 6000 मिमी है। विभिन्न प्रकार की प्रोसेसिंग प्रदान करें: थ्रेड, कीवे, आदि। 2. मानक विशिष्टता, ड्राइंग के अनुसार प्रसंस्करण कर सकते हैं। 3. मानक आकार के हिस्सों का बड़ा स्टॉक। |
||
वितरण, शिपिंग और सेवा
पैकेजिंग:जंग{{0}निवारक तेल कोटिंग + वैक्यूम{{2}सीलबंदवीसीआई बैग+ सदमा-अवशोषणईपीई फोमप्रबलित डिब्बों के अंदर याआईएसपीएम-15 प्रमाणितप्लाइवुड मामले.
मानक वस्तुएँ:भीतर प्रेषण7 व्यावसायिक दिन(कैटलॉग इन्वेंटरी का लाभ उठाते हुए)।
अमानक वस्तुएँ:भीतर प्रेषण20 व्यावसायिक दिन(कस्टम एंड-मशीनिंग/ब्लूप्रिंट सहित)।
टिप्पणी:वास्तविक लीड समय विशिष्ट उत्पाद प्रोफाइल और बैच मात्रा के आधार पर भिन्न होता है।
गुणवत्ता नियंत्रण एवं निरीक्षण मानक
हमारा उत्पादन निरंतरता और विश्वसनीयता सुनिश्चित करने के लिए कड़े गुणवत्ता नियंत्रण प्रोटोकॉल का पालन करता है:
सामग्री निरीक्षण:सभी स्टील बैच रासायनिक संरचना और कठोरता सत्यापन से गुजरते हैं।
परिशुद्धता मशीनिंग:सीएनसी ग्राइंडिंग और रोलिंग प्रक्रियाएं सटीक सहनशीलता को पूरा करती हैं।
अखरोट मिलान:इष्टतम प्रीलोड और प्रदर्शन के लिए प्रत्येक बॉल नट को उसके स्क्रू से मिलान किया जाता है।
आयामी सत्यापन: पूर्ण {{0}लंबाई निरीक्षण आईएसओ/एजीएमए मानकों के अनुसार सटीकता सुनिश्चित करता है।
अंतिम निरीक्षण: शिपमेंट से पहले सतह की फिनिश, लीड त्रुटि और सुचारू रोटेशन की पुष्टि की जाती है।
प्रमाणपत्र: ISO 9001, CE अनुपालन, RoHS-अनुपालक सामग्री।
OEM और ODM अनुकूलन विकल्प
- कस्टम आयाम:सटीक अंत मशीनिंग (बीके/बीएफ, एफके/एफएफ, या पूरी तरह से अनुकूलित) के साथ पेंच की लंबाई 100 मिमी से 6000 मिमी तक।
- अखरोट के प्रकार:विशिष्ट भार और परिशुद्धता आवश्यकताओं को पूरा करने के लिए डिज़ाइन किए गए सिंगल, डबल या फ़्लैंज नट।
- सटीकता ग्रेड:अपने एप्लिकेशन की सहनशीलता मांगों से मेल खाने के लिए C7, C5, या C3 में से चुनें।
- भूतल उपचार:विकल्पों में जंग रोधी तेल कोटिंग, निकल प्लेटिंग, या अन्य कस्टम फ़िनिश शामिल हैं।
- ब्रांडिंग और पैकेजिंग:थोक शिपमेंट के लिए OEM लेबलिंग और कस्टम पैकेजिंग समाधान।
